基于FPGA技術的齒輪箱檢測設備
一、基于FPGA技術的齒輪箱檢測設備

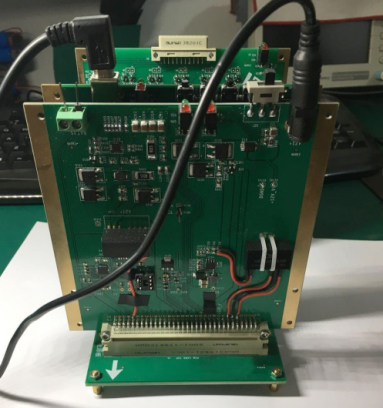

本設備可用于檢測齒輪運轉并輸出其工作狀態。 采用FPGA 處理信號，配合多種硬件、軟件資源進行齒輪箱的檢測，可幫助用戶在短期內實現產品檢測。
背景
隨著市場競爭的逐步加強，在生產制造行業，為實現提升鐘表制造過程的效率，本公司為可以專門研發一款，用于檢測鐘表齒輪運轉狀態的設備，解決人工檢測的效率低下，費時，費力，錯誤率等問題，實現針對齒輪箱量產時關鍵狀態自動檢測，開發出一種可以檢測正轉參數、反轉參數、快慢參數、掉步現象、抖動現象等產品測試狀態的設備
功能目標
1、實現同時對多個步進電機多態的驅動；同時驅動18路指針運轉。
2、實時采集齒輪的運轉狀態，并顯示到儀表盤上。
3、可實現對抖動，掉步，運轉不良等現象的反饋。
4、用戶可以自行設定判斷標準，即齒輪運行優良的標準，設備自行根據標準，輸出齒輪運轉狀態。
5、滿足生產過程中的靜電，抗干擾等需求。

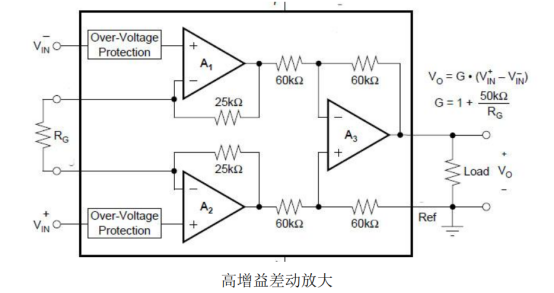

6、滿足檢測生產需求，連續運轉10-18小時，不會產生誤判等現象信號采集采集部分包含高增益差動放大器、低通濾波、高速AD、采集時鐘。
7、可維護性良好，可操作性強。
檢測方法比較
傳統的表針運轉判定

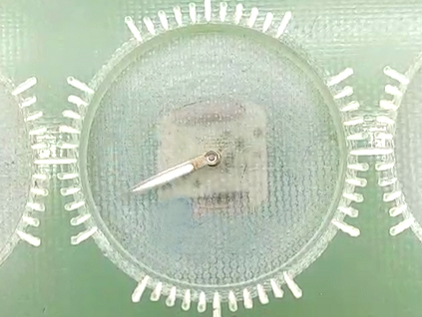

步驟大致包括，齒輪裝入治具、裝針、上電、肉眼觀察，區分合格的產品，分別裝箱，其中裝針步驟，把時、分、秒三針同時裝上，觀察的過程中，視線不能離開表盤，每個針要觀察一周的運轉時間，包括，正轉（慢轉和快轉），反轉（慢轉和快轉），觀察一個表盤，需要至少四圈，才能判定運轉是否正常，而且要同時觀察9到18個表盤，在這個過程中，工人視線不能離開表盤，容易產生疲勞，會導致判斷誤差，也會可能導致一個表盤觀察多次，才能判斷是否故障；工人也要把表盤都裝上指針，浪費大量的時間和精力。
本設備的判定

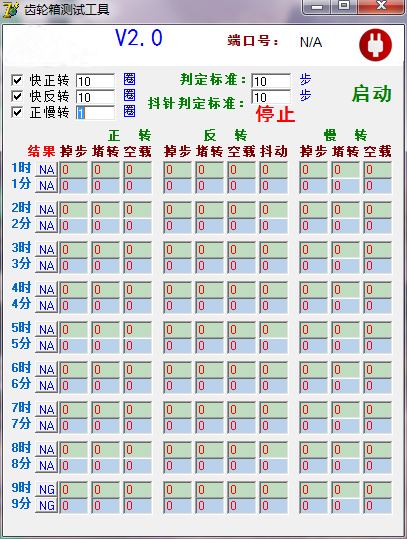

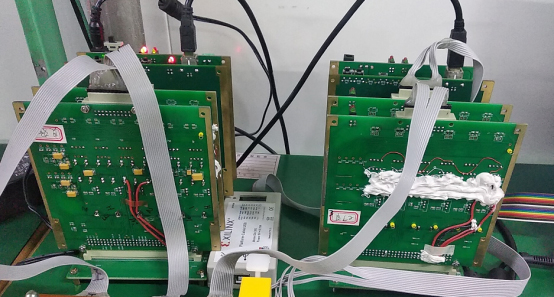

步驟包括，齒輪裝入治具、上電、選擇測試步驟、開始、良品/不良品分箱，裝針；本步驟看似很多其實可以節省很多時間，齒輪裝入治具，設備連接治具，上電之后，設備無需關斷，用戶只需要打開上位機，選擇要測試的功能，點擊開始，幾分鐘后，用戶只需要在上位機上，即可觀察到哪個表盤上的表針是故障，直接調出即可，本設備兩個為一套，一次可以同時測試18個表盤，簡單說，幾分鐘，用戶可以同時檢測出18個表針的好壞，如果可以要連續工作，用戶接下來只需要，更換待測試的表盤，電機上位機的開始按鍵，等待幾分鐘即可，批量測試完之后，良品裝針，不良品返回原廠維修。
比較結果
1、使用我們公司的設備，人工檢測1個齒輪時間，設備可以同時檢測出18個，效率顯而易見。
2、人工檢測一個，記錄一個，而且嚴格對齊，否則容易出錯，則需要重測，我們的設備只需要對齊一次，就可以在上位機上，直接調出故障齒輪。
3、人工檢測需要把所有的表針裝上，良品和不良品不區分，占用工時，我們的設備檢測之后，可以直接將故障齒輪調出，只需要判定結束之后，安裝良品齒輪。
操作說明
注意本設備裝配和運行使用過程中要有良好的接地。
