雙隔離半雙工RS-485中繼器
這個參考設計展示的雙重隔離半雙工中繼器，是具有數據速率獨立流控制的遠程RS-485網絡，本設計提供瞬態保護，旨在防止IEC 61000瞬間免疫標準中提到的靜電，EFT，浪涌等。
隔離DC-DC轉換器利用推挽轉換器原理通過絕緣隔離提供電源 。
概論

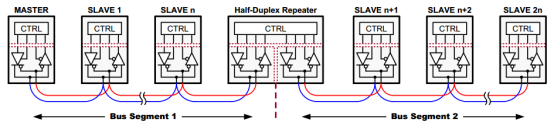

工業級遠程網絡包含2個或者以上長距離的總線網段，數據在半雙工模式下傳輸，支持雙絞線配對安裝，保證低電纜和布線成本。數據速率在低于的幾十千比特每秒，由于長距離傳輸會導致信號衰減，需要總線信號反饋放大；此外，遠程總線節點之間的接地電位差（GPDs）很大，需要每個節點都要對電源和信號路徑進行電流隔離。

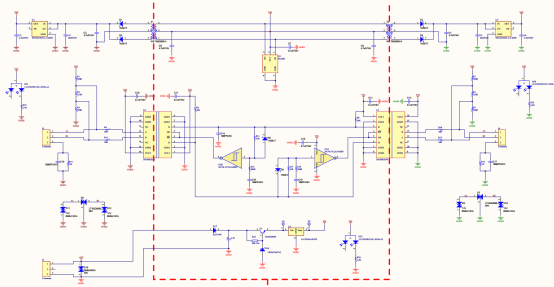

下表展示的雙隔離半雙工RS-485中繼器可以滿足上述所有需求。
半雙工中繼器參考設計中，具有以下特色
數據速率獨立的流量控制
4kV 高壓隔離
IEC 61000-4-2 up to 16kV
IEC 61000-4-4 up to 4kV
IEC 61000-4-5 up to 1kV
注意事項
為了讓半雙工中繼器實現雙向傳輸需要利用兩個隔離收發器，另外，邏輯電路實現數據速率的獨立流控制。
隔離收發器

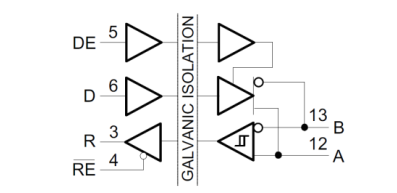

ISO3082 是適用于TIA/EIA 485/422的隔離，獨立的、半雙工差分線路收發器，是理想的長距離傳輸適用器件，由于地面的環路被打破后，允許一個共模電壓范圍；這個隔離屏障設備通過試驗提供總線線收發器和邏輯級接口之間的60s的4kVpk隔離。
任何I/O都可能受到來自不同來源的電噪聲瞬變的影響，這些瞬間噪聲會損壞收發器和附近的敏感電路，隔離收發器可以保護電路，減少重要控制電路的潛在損壞風險；ISO3082適用溫度在–40°C到85°C之間。
數據流控制

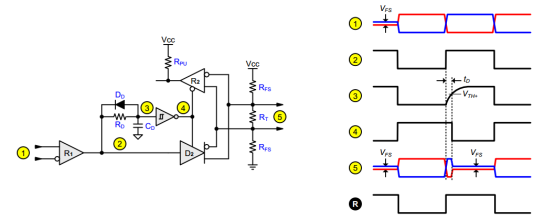

SM712 TVS提供ESD，EFT和浪涌保護，一種常用的時延控制方法是帶有時滯的反相緩沖區。為了確保正確的切換行為，這種方法需要在啟動和啟動后定義啟動條件總線空載。
瞬態保護
SM712 TVS提供ESD，EFT 和 浪涌保護，滿足IEC 61000-4-2 （ESD），IEC 61000-4-4 （EFT）, and IEC 61000-4-5 （Surge），設備包含2個雙向TVS管，400W額定峰值功率在，8/20µs峰值脈沖，17A電流。
26V高鉗位電壓，可以觸發收發器結構的內部ESD管，當發生這個情況，內部ESD結構會分流外部TVS，吸收全部瞬態能量。這可能導致鎖存器和收發器損壞，為了防止這種情況的發生，在TVS管和收發端A、B母線端子之間插入10?，耐脈沖的厚膜電阻。這些電阻器在瞬態事件中提供足夠的電壓降以維持外部TVS管運行。
電源
隔離DC-DC轉換器利用推挽轉換器原理通過絕緣隔離提供電源，兩個隔離變壓器，分別用于給每個收發器供電，因此，SN6501變壓器驅動器驅動兩個抽頭的變壓器，其輸出由肖特基二極管校正，整流輸出由大容量電容器矯正，隨后的低壓差調整，TPS76350，提供規定的5V輸出和250MA電流輸出，為了穩定性和紋波，低阻抗，我們推薦使用4.7uf的陶瓷電容。
使用說明
RS485測試

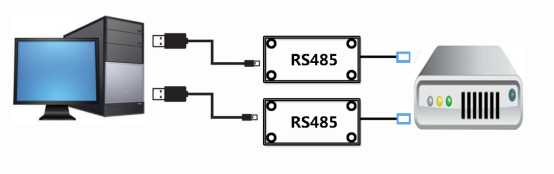

1、兩根USB數據線，一端都接入到PC機的USB口，另一端分別接入兩個RS485模塊，電源適配器接入RS485供電端。
2、兩個三線工業插座，分別接入到兩個RS485模塊數據端，和中繼設備的兩端，兩線工業插座接入直流電源。
網絡測試
工具
交叉網線一根，普通網線一根，
電腦2臺
中繼設備一臺
無線路由器

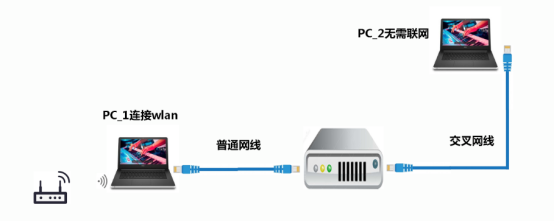

1、PC_1連接到wifi，普通網線連接PC_1的網口端，另一端連接中繼設備任一網口端，
2、PC_2 使用交叉網線連接網口端 和中繼設備另外一個網口端
3、測試方法1：PC_2登錄網頁，查看是否可以通過網絡進入到網頁
測試方法2：略
