基于微控制器的工業粉塵檢測設備
應用特點
過程控制，傳感器和現場傳輸，工業自動化，便攜式儀表，實時顯示
設計特色
電路工作溫度：-40°C到+85°C
輸出4mA到20mA電流回路信號
輸出分辨率：0.76µA
輸入電壓為：24V
數碼顯示：斷碼屏
介紹
本儀表為工業自動化設備，應用于工業生產的過程監督和控制，對現場的復雜情況進行有效性分析，以便于客戶進行及時調整生產和決策，傳感變送器可以進行連續性或者周期性測量工業生產中的重要生產參數，例如溫度，從工業現場傳輸?shù)娇刂片F(xiàn)場。
本產品設計特色，專注于工業生產環境中的信號，比如在高噪聲和高浪涌電壓環境中微弱信號，為了消除地面電位差的影響，一個完全隔離的電源和一個隔離的信號通路已經實現了（功能隔離），4-20mA電流環路系統輸出。
系統描述
本產品設計是系統解決方案，提供k型熱電偶，用于4-20mA隔離電流回路。這個設計是為了讓使用者提供一個評價模塊，以便快速做出樣品和開發出的產品用于過程控制和工業自動化。設計過程中的潛在挑戰在于微弱信號檢測和處理，降噪，另外，公司生產環境中，地電壓差通常大于100V，所以要進行隔離。

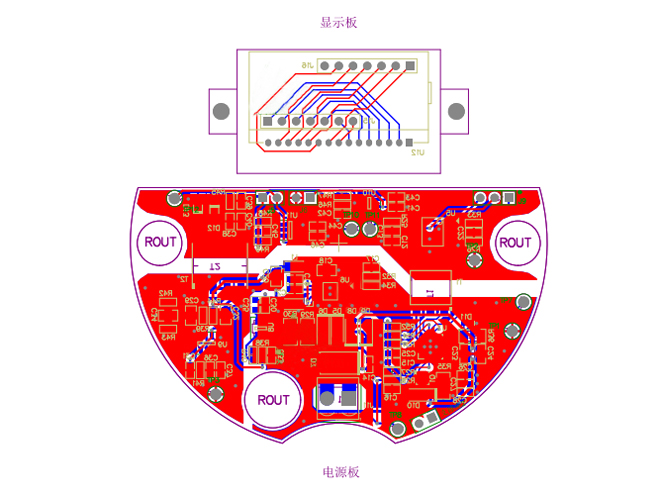

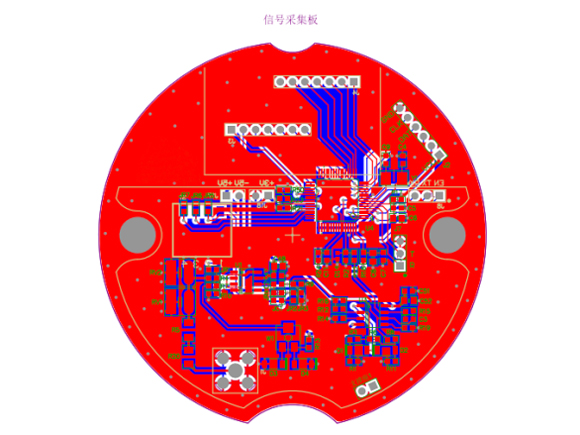

模塊
集成模擬前端
隔離電源轉換器
隔離數據路徑
MCU
ADC數據處理
設計中要濾除噪聲，讀出傳感器信號，并進行轉換成4MA 到 20MA電流，將數據進行處理后，顯示到斷碼屏上，并且將傳送到4-20mA接口，由電氣柜中的下級設備轉換成0-5v信號，并由控制板進行顯示和電壓轉換。
